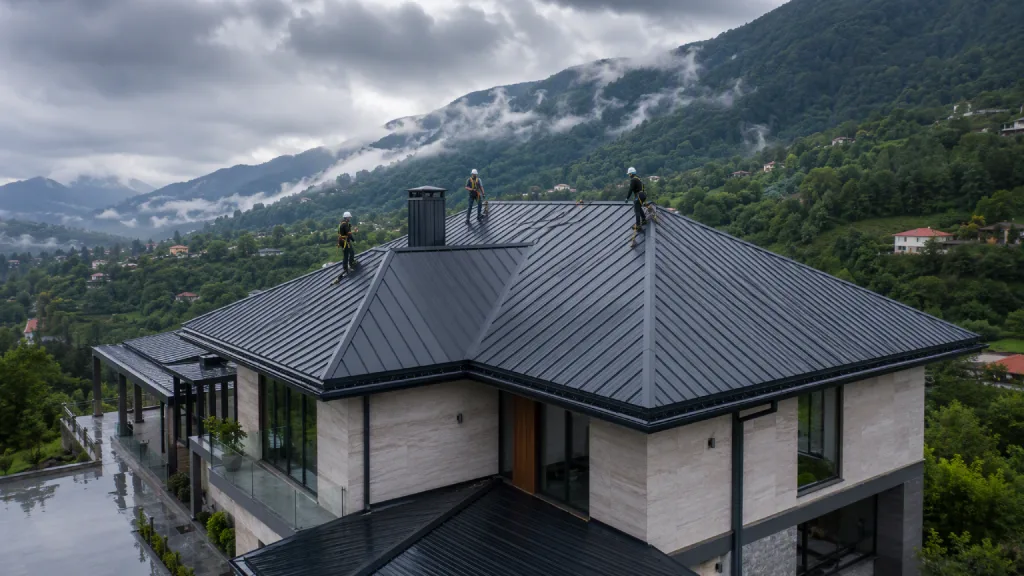

اجرای سقف حلبی؛ راهنمای زیرسازی، نصب، آب‌بندی و کنترل کیفیت

۷) ترتیب نصب ورق‌ها در روش اجرای سقف حلبی

ترتیب نصب سقف حلبی باید با توجه به جهت شیب، جهت باد و باران غالب، نوع پروفیل و دیتیل سازنده تعیین شود. هدف این است که آب روی درزها رانده نشود و مسیر تخلیه آن به‌درستی عمل کند. در پروژه‌های چندشیب یا دارای دره و بازشو، ترتیب اجرای قطعات حتی اهمیت بیشتری پیدا می‌کند.

در سناریویی مانند سقف یک ویلای دوشیب با دودکش، اجرای حرفه‌ای معمولاً شامل آماده‌سازی زیرسازی، نصب اجزای پایین‌دست و آبرو، اجرای جزئیات اطراف دودکش، نصب ورق‌ها با ترتیب مشخص و سپس تکمیل خط‌الرأس و فلاشینگ‌هاست. اگر ورق‌ها پیش از آماده‌شدن جزئیات نفوذ و فلاشینگ نصب شوند، احتمال برش‌های غیردقیق و آب‌بندی ضعیف افزایش پیدا می‌کند.

برش ورق بدون آسیب به پوشش

برش ورق باید با ابزار و روشی انجام شود که کمترین آسیب را به پوشش رنگی و لایه محافظ وارد کند. در بسیاری از سیستم‌های سقف فلزی، استفاده از ابزارهای برشی مناسب مانند قیچی‌های دستی یا برقی توصیه می‌شود. استفاده از ابزار سایشی پرحرارت، مانند سنگ فرز در شرایطی که جرقه و براده داغ تولید می‌کند، می‌تواند پوشش را بسوزاند و ذرات داغ را روی سطح بنشاند؛ این وضعیت خطر شروع خوردگی را افزایش می‌دهد.

پس از هر برش، تمام براده‌ها و پلیسه‌ها باید از سطح ورق، شیارها، آبرو و اطراف پیچ‌ها پاک شوند. باقی‌ماندن براده‌های فلزی روی پوشش رنگی، به‌خصوص در محیط مرطوب، می‌تواند لکه زنگ و آسیب موضعی ایجاد کند.

۸) هم‌پوشانی طولی و عرضی ورق سقف

همپوشانی ورق سقف یکی از مهم‌ترین نقاط کنترل در آب‌بندی است. مقدار هم‌پوشانی و نیاز به نوار آب‌بندی، درزگیر یا جزئیات ویژه باید دقیقاً از دستورالعمل سازنده پروفیل و شرایط پروژه پیروی کند. ارائه یک مقدار ثابت برای تمام ورق‌ها و تمام اقلیم‌ها، روش قابل اتکایی نیست.

درزهای طولی معمولاً با فرم پروفیل و قفل‌شدن یا هم‌پوشانی موج‌ها کنترل می‌شوند؛ درزهای عرضی نیز به طول ورق، شیب، فشار باد و جهت جریان آب وابسته‌اند. هر جا امکان استفاده از ورق یک‌تکه و کاهش درزهای عرضی وجود داشته باشد، باید از منظر طراحی، حمل و نصب بررسی شود؛ زیرا هر درز اضافه یک نقطه بالقوه برای خطای اجرایی است.

• هم‌پوشانی باید در جهت طراحی‌شده برای حرکت آب و شرایط باد اجرا شود.
• وجود تاب، آلودگی، پلیسه یا براده در محل اتصال پیش از بستن درز بررسی شود.
• استفاده از نوار آب‌بندی فقط در محل و نوع پیشنهادی سازنده انجام شود.
• درزگیر نباید جایگزین هم‌پوشانی درست، فلاشینگ اصولی یا پیچ‌کاری صحیح شود.

۹) انتخاب و نصب پیچ و واشر

پیچ سقف حلبی یک قطعه مصرفی ساده نیست؛ بخشی از سیستم آب‌بندی و اتصال است. نوع پیچ باید با جنس و ضخامت زیرسازی، نوع ورق، شرایط خوردگی محیط و دیتیل اتصال سازگار باشد. پیچ نامناسب ممکن است رزوه کافی ایجاد نکند، در اثر بار باد شل شود، باعث آسیب پوشش شود یا به‌دلیل خرابی واشر، مسیر نفوذ آب بسازد.

در سیستم‌های رایج، پیچ‌های مخصوص سقف با واشر آب‌بند از جنس مناسب، مانند EPDM باکیفیت، استفاده می‌شوند؛ اما انتخاب نهایی باید بر مبنای دستورالعمل تولیدکننده ورق و پیچ باشد. واشر باید سالم، یکنواخت و سازگار با شرایط UV، دما و رطوبت باشد.

نکات کنترل پیچ‌کاری

• محل نصب پیچ، الگوی پیچ‌کاری و تعداد پیچ‌ها باید مطابق دیتیل محصول و طراحی پروژه باشد.
• پیچ باید عمود بر سطح اتصال بسته شود؛ پیچ کج می‌تواند واشر را ناقص آب‌بندی کند.
• سفت‌کردن بیش از حد، واشر را له می‌کند و احتمال ترک، تغییرشکل یا کاهش عمر آب‌بندی را بالا می‌برد.
• سفت‌کردن ناکافی نیز باعث لق‌زدن ورق، نفوذ آب و ضعف در برابر باد می‌شود.
• پیچ، واشر و ابزار نصب باید پیش از شروع کار نمونه‌گیری و کنترل شوند.

۱۰) نصب خط‌الرأس، ساید فلاشینگ، آبرو و سایر قطعات

اجرای فلاشینگ سقف، تکمیل‌کننده عملکرد ورق‌هاست. بیشتر نشتی‌های سقف فلزی از خودِ سطح ورق شروع نمی‌شوند؛ بلکه از محل اتصال سقف به دیوار، دره‌ها، لبه‌ها، خط‌الرأس، پشت دودکش، اطراف هواکش و سایر نقاط نفوذ ایجاد می‌شوند.

قطعات جانبی باید با فرم سقف، رنگ و جنس ورق، شیب، مسیر آب و جزئیات تهویه سازگار باشند. مشاهده و انتخاب قطعات جانبی سقف شیروانی پیش از نهایی‌کردن سفارش، احتمال استفاده از راه‌حل‌های بداهه در کارگاه را کاهش می‌دهد.

خط‌الرأس

خط‌الرأس باید علاوه بر پوشاندن اتصال دو سطح سقف، امکان عملکرد جزئیات تهویه را نیز در صورت پیش‌بینی فراهم کند. استفاده نادرست از فوم، بستن مسیر تهویه یا نبود نوارهای مناسب در زیر خط‌الرأس می‌تواند به نفوذ گردوغبار، حشرات، باران رانشی یا اختلال در تهویه منجر شود.

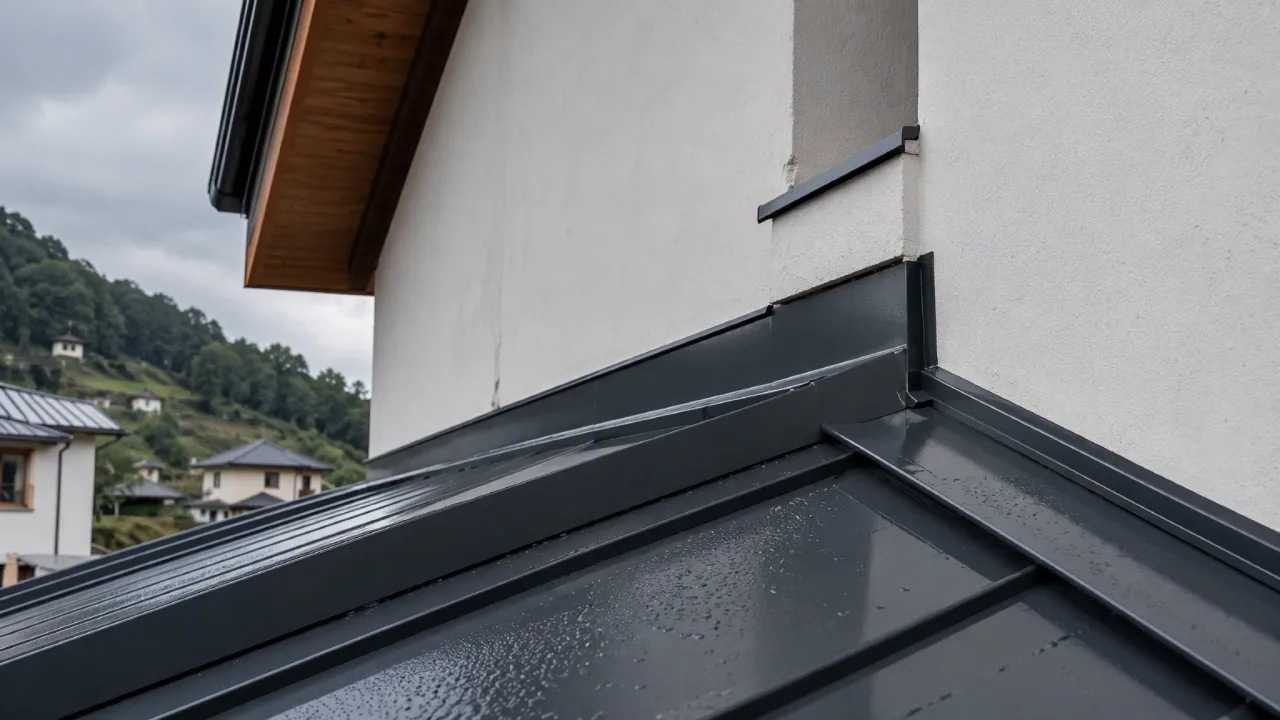

ساید فلاشینگ و اتصال به دیوار

در محل اتصال سقف به دیوار، آب نباید پشت فلاشینگ برگردد. ارتفاع، هم‌پوشانی، محل مهار و آب‌بندی فلاشینگ باید مطابق دیتیل اجرایی انجام شود. اجرای صرف چسب یا درزگیر روی یک اتصال ضعیف، راهکار پایدار محسوب نمی‌شود.

آبرو، آبچکان و دره سقف

آبرو باید ظرفیت تخلیه متناسب با سطح جمع‌آوری آب و شرایط بارندگی منطقه داشته باشد. محل‌های تجمع آب مانند دره سقف حساس‌اند و نیاز به بستر مناسب، جزئیات هم‌پوشانی و کنترل دقیق دارند. خروجی آبرو، شیب مسیر و عدم انسداد آن باید در زمان تحویل کنترل شوند.

۱۱) آب‌بندی سقف حلبی در نقاط حساس

آب‌بندی سقف حلبی حاصل عملکرد هم‌زمان ورق، شیب، هم‌پوشانی، پیچ، واشر، فلاشینگ، آبرو و تهویه است. اتکا به چسب به‌عنوان راه‌حل اصلی نشتی، معمولاً نشانه ضعف در جزئیات مکانیکی سیستم است. درزگیرها می‌توانند در محل‌هایی که سازنده تعیین کرده، نقش کمکی داشته باشند؛ اما نباید جایگزین دیتیل صحیح شوند.

نقاط زیر باید با حساسیت ویژه اجرا و بازرسی شوند:

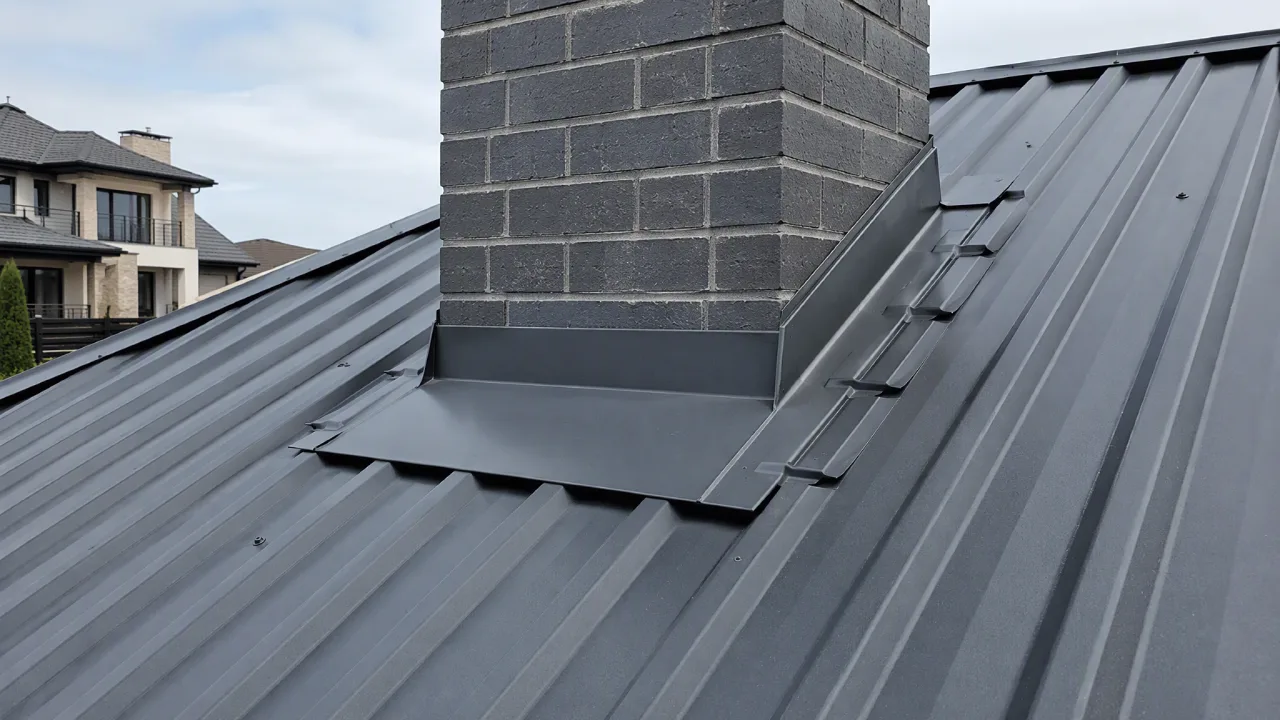

• محل عبور دودکش، هواکش، کانال، لوله و پایه تجهیزات
• اتصال سقف به دیوار جانبی یا دیوار پشت‌بام
• خط‌الرأس و محل تغییر شیب
• دره‌ها و محل برخورد دو صفحه سقف
• انتهای ورق‌ها در محدوده آبرو یا آبچکان
• درزهای طولی و عرضی ورق‌ها
• پیچ‌ها، واشرها و محل‌های اتصال قطعات جانبی

۱۲) ایمنی کار در ارتفاع، برش فلز و برق

آموزش نصب سقف حلبی نباید به معنای تشویق افراد غیرمتخصص به اجرای آن باشد. سقوط از ارتفاع، بریدگی ناشی از لبه ورق، برق‌گرفتگی در نزدیکی شبکه برق، سقوط ابزار و لغزش روی ورق خیس یا آلوده از خطرات اصلی این کار هستند.

• پیش از کار، ارزیابی ریسک و طرح ایمنی کارگاه تهیه شود.
• داربست، نردبان، سکوی کار و مسیر دسترسی باید توسط فرد صلاحیت‌دار بررسی شوند.
• استفاده از هارنس تمام‌بدن، لنیارد مناسب، نقطه مهار تأییدشده، کلاه ایمنی، کفش ضدلغزش، عینک ایمنی و دستکش ضدبرش ضروری است.
• کار روی ورق خیس، یخ‌زده، آلوده به روغن یا در باد شدید باید متوقف شود.
• در نزدیکی خطوط برق، فاصله ایمن و روش کار باید پیش از انتقال ورق یا استفاده از تجهیزات بالابری بررسی شود.
• ابزارهای برقی باید سالم، دارای کابل و عایق مناسب و متناسب با محیط کار باشند.
• برای جلوگیری از سقوط ابزار و مصالح، محدوده زیر کار ایمن‌سازی و دسترسی افراد متفرقه محدود شود.

۱۳) جدول کنترل کیفیت پس از اجرای سقف حلبی

۱۴) خطاهای رایج در اجرای ورق سقف شیروانی

• استفاده از اندازه‌های ثابت و عمومی: تعیین شیب، فاصله زیرسازی، تعداد پیچ یا هم‌پوشانی بدون توجه به پروفیل و اقلیم پروژه.
• برش با ابزار نامناسب: ایجاد حرارت و براده داغ روی پوشش ورق و افزایش ریسک خوردگی.
• پاک‌نکردن براده‌ها: باقی‌ماندن ذرات فلزی در شیارها، آبرو یا سطح رنگی سقف.
• پیچ‌کاری بیش‌ازحد یا ناکافی: له‌شدن واشر، ایجاد نشتی یا لق‌زدن ورق در برابر باد.
• نصب فلاشینگ پس از اتمام ورق‌کاری بدون دیتیل مناسب: ایجاد اتصالات بداهه و وابستگی بیش از حد به چسب.
• نادیده‌گرفتن تهویه: حبس رطوبت و افزایش احتمال میعان در زیر سقف.
• ترکیب فلزات ناسازگار: افزایش خطر خوردگی گالوانیکی در محیط مرطوب.
• کار روی سقف در شرایط نامساعد: افزایش خطر لغزش، سقوط و آسیب به ورق‌ها.
• نداشتن نقشه جزئیات برای نفوذها: ضعف آب‌بندی اطراف دودکش، هواکش، نورگیر و پایه تجهیزات.

۱۵) برنامه بازدید و نگهداری سقف حلبی

حتی اجرای حرفه‌ای نیز به بازدید دوره‌ای نیاز دارد. بازدید بهتر است پس از بارندگی‌های شدید، بادهای غیرعادی، نصب تجهیزات جدید روی بام یا مشاهده علائمی مانند لکه رطوبت، صدای لرزش ورق یا گرفتگی آبرو انجام شود.

• آبروها، خروجی‌ها و دره‌ها از برگ، گردوغبار و مصالح پاک شوند.
• وضعیت پیچ‌ها، واشرها، فلاشینگ‌ها و لبه‌های سقف بررسی شود.
• هرگونه خراش یا آسیب پوشش توسط روش و محصول سازگار با سیستم سقف ارزیابی و ترمیم شود.
• از راه‌رفتن غیرضروری روی ورق‌ها و قراردادن بار متمرکز بدون تمهیدات مناسب خودداری شود.
• در صورت مشاهده زنگ‌زدگی موضعی یا نشتی، علت اصلی بررسی شود؛ پوشاندن ظاهری مشکل با چسب، راه‌حل فنی بلندمدت نیست.

۱۶) عوامل مؤثر بر هزینه و دستمزد اجرای سقف حلبی

هزینه اجرای سقف حلبی فقط به متراژ ورق وابسته نیست. پیچیدگی هندسی سقف، ارتفاع کار، دسترسی کارگاه، نوع زیرسازی، نیاز به تقویت سازه، تعداد شکست‌ها، نفوذها، نوع فلاشینگ، شرایط اقلیمی، هزینه حمل، تجهیزات ایمنی، داربست و میزان جزئیات سفارشی، همگی روی قیمت نهایی اثر دارند.

سقفی با متراژ کمتر اما دارای چند دره، دودکش، نورگیر، اتصال به دیوار و ارتفاع زیاد، ممکن است دستمزد اجرایی بیشتری نسبت به یک سقف ساده و بزرگ‌تر داشته باشد. برای برآورد دقیق‌تر، صفحه محاسبه قیمت و هزینه سقف حلبی را ببینید؛ برآورد نهایی باید پس از بازدید یا بررسی نقشه و جزئیات پروژه انجام شود.

۱۷) چک‌لیست تحویل پروژه سقف حلبی

• ☐ نقشه یا دیتیل اجرایی نهایی با وضعیت اجرا تطبیق داده شده است.
• ☐ زیرسازی از نظر تراز، استحکام، خوردگی و کیفیت اتصالات کنترل شده است.
• ☐ ورق‌ها فاقد آسیب جدی، تابیدگی، خط‌وخش عمیق و براده فلزی هستند.
• ☐ جهت نصب ورق‌ها و هم‌پوشانی‌ها مطابق دستورالعمل سیستم اجرا شده است.
• ☐ پیچ‌ها از نوع سازگار انتخاب شده‌اند و واشرها سالم و درست فشرده شده‌اند.
• ☐ خط‌الرأس، فلاشینگ‌های جانبی، اتصال به دیوار، آبچکان و دره‌ها کامل هستند.
• ☐ اطراف دودکش، هواکش، نورگیر و سایر نفوذها با دیتیل اختصاصی آب‌بندی شده‌اند.
• ☐ آبروها و مسیرهای تخلیه آب تمیز، آزاد و قابل دسترسی برای سرویس هستند.
• ☐ مسیرهای تهویه پیش‌بینی‌شده مسدود نشده‌اند.
• ☐ تست آب‌بندی متناسب با شرایط پروژه انجام و نتیجه ثبت شده است.
• ☐ براده‌ها، ضایعات فلزی، پیچ‌های اضافی و مصالح باقی‌مانده از سطح سقف جمع‌آوری شده‌اند.
• ☐ برنامه بازدید و نگهداری به کارفرما تحویل شده است.

جمع‌بندی

اجرای سقف حلبی زمانی بادوام، ایمن و آب‌بند خواهد بود که به‌عنوان یک سیستم کامل دیده شود؛ نه مجموعه‌ای از ورق و پیچ. نقشه سازه، اقلیم، شیب، زیرسازی، لایه‌های زیرین، ترتیب نصب، هم‌پوشانی، کیفیت پیچ و واشر، فلاشینگ‌ها، تهویه و نگهداری دوره‌ای، همگی در نتیجه نهایی نقش دارند.

اگر پروژه شما دارای ارتفاع زیاد، شکست‌های متعدد، دره، نورگیر، دودکش، سازه قدیمی یا شرایط باد و بارش شدید است، تصمیم‌گیری و اجرا را به تیم دارای تجربه و تجهیزات ایمن بسپارید. برای مشاهده نمونه‌های اجرایی، صفحه نمونه پروژه‌های سقف شیروانی را ببینید. همچنین برای بررسی فنی نقشه، انتخاب متریال و دریافت مشاوره اجرایی، از طریق تماس با شیک روف با کارشناسان مجموعه در ارتباط باشید.

اگر هنوز در مرحله انتخاب سیستم هستید، مطالعه آموزش ساخت سقف شیروانی می‌تواند دید کامل‌تری از روند طراحی و اجرای سقف فلزی به شما بدهد.
