شیب استاندارد سقف شیبدار چقدر است؟

تعریف و تفاوت بین slope و pitch در شیب سقف

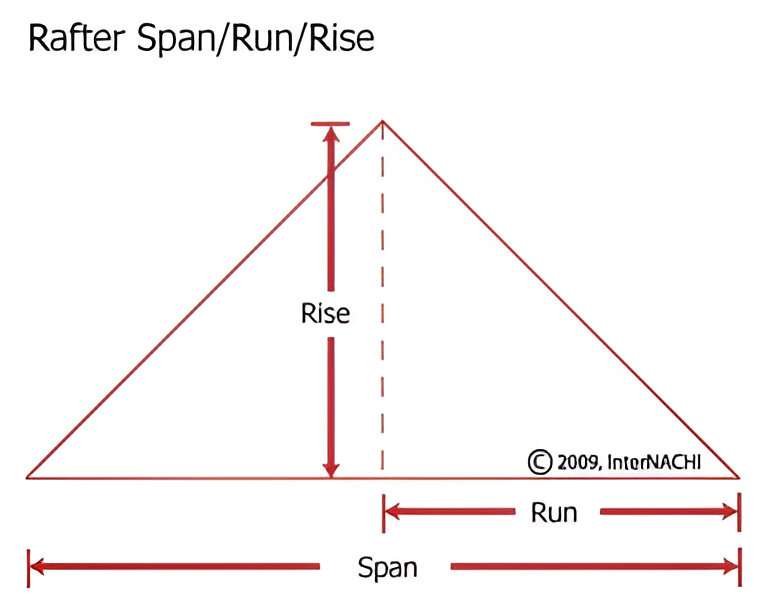

هندسه سقف شیبدار

برای درک بهتر شیب، ابتدا باید با مفاهیم پایه‌ای هندسه سقف آشنا شویم:

•  Run: فاصله افقی از بیرون بالای دیوار تا نقطه زیر خط‌الراس سقف.
• Rise: ارتفاع عمودی سقف از قاعده تا قله.
• Span: دهانه سقف که معمولاً دو برابر run است.

این اجزا یک مثلث قائم‌الزاویه را تشکیل می‌دهند و همین مثلث مبنا برای محاسبات شیب است.

مفهوم slope در اندازه‌گیری شیب

Slope نسبت ارتفاع (rise) به طول افقی (run) است و با واحد اینچ بر فوت (یا سانتی‌متر بر متر) بیان می‌شود.

مثال‌ها:

• اگر برای هر ۱۲ اینچ run، سقف ۴ اینچ rise داشته باشد، slope برابر با ۴:۱۲ است.
• شیب ۶:۱۲ یعنی ۶ اینچ rise برای هر فوت run.

Slope بیشتر از pitch مورد استفاده قرار می‌گیرد زیرا جزئیات دقیق‌تری از شیب را ارائه می‌دهد.

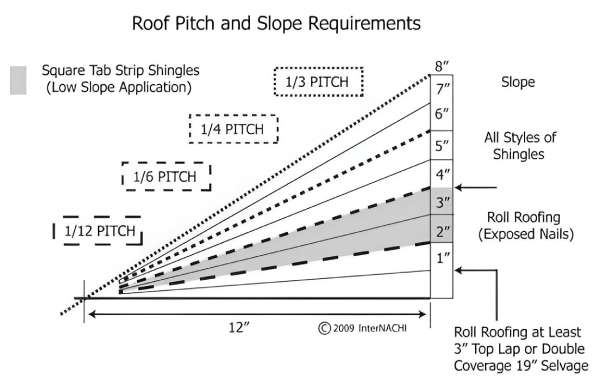

مفهوم pitch در اندازه‌گیری شیب

مفهوم pitch در اندازه‌گیری شیب سقف

کلمه Pitch در معماری و ساخت‌وساز، نسبت ارتفاع سقف (rise) به کل دهانه (span) است و معمولاً به‌صورت یک کسر بیان می‌شود. برای محاسبه آن، باید توجه داشت که دهانه (span) برابر با دو برابر run است، یعنی فاصله بین بیرون بالای یک دیوار تا بیرون بالای دیوار مقابل.

مثال‌های کاربردی Pitch

• اگر سقفی ۸ فوت ارتفاع و دهانه‌ای به طول ۲۴ فوت داشته باشد، pitch آن برابر با ۱:۳ است.
• در صورتی که ارتفاع سقف ۴ فوت و دهانه همان ۲۴ فوت باشد، pitch برابر با ۱:۶ خواهد بود.

تفاوت Pitch و Slope

هرچند بسیاری از مردم این دو اصطلاح را به جای یکدیگر استفاده می‌کنند، اما مفهومشان یکسان نیست:

• Slope میزان افزایش عمودی سقف را در هر واحد افقی نشان می‌دهد (معمولاً به صورت اینچ بر فوت یا سانتی‌متر بر متر)، و اطلاعات دقیق‌تری درباره زاویه شیب ارائه می‌کند.
• Pitch یک دید کلی‌تر از شیب سقف می‌دهد و بر اساس نسبت ارتفاع به عرض کل ساختمان محاسبه می‌شود.

ویژگی‌های تاریخی Pitch

در گذشته، pitch معمولاً به نسبت بین ارتفاع یال (ridge) و عرض کل سازه اشاره داشت و یال سقف همواره در مرکز دهانه قرار می‌گرفت. اما در روش‌های مدرن، موقعیت یال ممکن است از مرکز دهانه جابه‌جا شود و حتی در نزدیکی یکی از لبه‌ها قرار گیرد، بنابراین pitch همچنان مفهوم نسبت ارتفاع به کل دهانه را حفظ می‌کند ولی محل راس سقف الزاماً وسط سازه نیست.

ارتباط بین Pitch و Slope

برای تبدیل بین این دو:

• اگر slope برابر ۴:۱۲ باشد، pitch در دهانه ۲۴ فوت برابر با ۱:۶ خواهد بود.
• اگر pitch مساوی ۱:۳ باشد، slope برابر با ۸:۱۲ است.

به طور کلی، pitch مقدار افزایش عمودی کل سقف را نسبت به عرض ساختمان بیان می‌کند، در حالی‌که slope افزایش عمودی سقف را در هر واحد طول افقی مشخص می‌کند. دانستن هر دو واحد اندازه‌گیری برای طراحی فنی، محاسبات مهندسی و انتخاب مصالح مناسب اهمیت زیادی دارد.

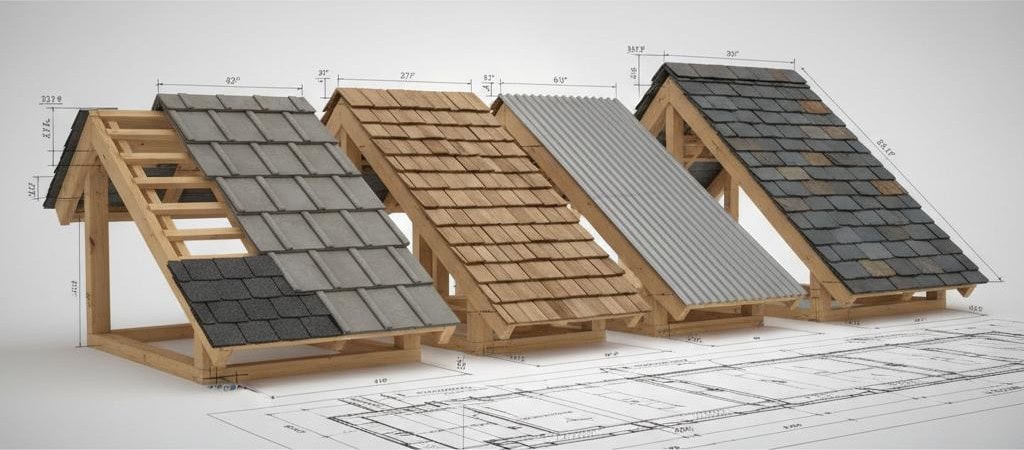

حداقل شیب استاندارد سقف شیبدار برای متریال مختلف

نوع متریال پوشش سقف، نقش مهمی در تعیین شیب استاندارد دارد. طبق استاندارد IRC 2015، حداقل شیب برای متریال‌ها عبارتند از:

• شینگل آسفالتی: حداقل ۲:۱۲
• تایل سفالی یا بتنی: حداقل ۲.۵:۱۲
• شینگل فلزی: حداقل ۳:۱۲
• سقف رولی با سطح معدنی: حداقل ۱:۱۲
• شینگل تخته‌سنگی: حداقل ۴:۱۲
• شینگل چوبی و Wood Shakes: حداقل ۳:۱۲
• Built-up Roofs: حداقل ۰.۲۵:۱۲
• پانل‌های فلزی درز ایستاده: بسته به نوع درز، از ۰.۲۵:۱۲ تا ۳:۱۲
• سقف Bitumen اصلاح‌شده: حداقل ۰.۲۵:۱۲
• سقف ترموست یا ترموپلاستیک: حداقل ۰.۲۵:۱۲
• سقف فوم پلی‌اورتان و Liquid-applied: حداقل ۰.۲۵:۱۲
• شینگل فتوولتائیک: حداقل ۲:۱۲

به‌طور کلی، شیب استاندارد سقف شیبدار بین 15 تا 70 درجه (slope بین 4:12 و 9:12) است. این شیب به دو صورت slope و pitch بیان می‌شود و برای سقف‌هایی با متریال گوناگون متفاوت است. شرایط جوی نیز می‌تواند در محدوده خاصِ مشخص‌شده برای هر ماده، شیب را تغییر دهد.

عوامل مؤثر بر انتخاب شیب سقف

1. شرایط آب‌وهوایی:
   مناطق برفی و بارانی به شیب‌های بیشتر (۴۲ تا ۵۰ درجه) نیاز دارند تا آب و برف سریع تخلیه شود.
2. طراحی معماری ساختمان:
   سبک‌های کلاسیک اروپایی معمولا شیب بالاتری دارند، در حالی‌که ویلاهای مدرن ممکن است شیب کمتر داشته باشند.
3. نوع متریال پوشش سقف:
   هر ماده محدودیت‌های خاصی دارد که باید رعایت شود.
4. هزینه اجرا و نگهداری:
   شیب بیشتر معمولاً هزینه سازه و پوشش را افزایش می‌دهد.

جدول تبدیل شیب بر اساس slope و pitch

نتیجه‌گیری

انتخاب شیب استاندارد سقف شیبدار علاوه بر زیبایی، بر مقاومت سازه و طول عمر آن تأثیر مستقیم دارد. با درک تفاوت slope و pitch و رعایت حداقل شیب مجاز برای هر متریال، می‌توان سقفی ایمن، زیبا و بادوام اجرا کرد. در پروژه‌های شیک‌روف، طراحی شیب با توجه به استانداردهای جهانی و شرایط آب‌وهوایی ایران انجام می‌شود تا بهترین نتایج حاصل شود.
