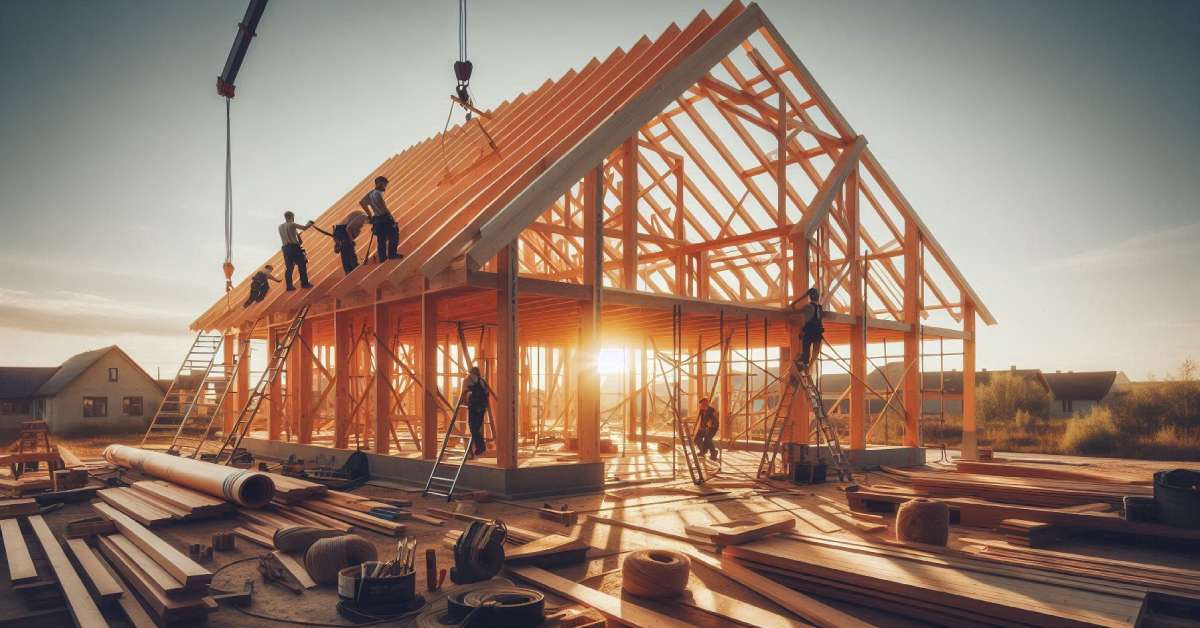

آهن‌کشی سقف شیروانی، آموزش مراحل اجرا با تیرچه مورب و خرپا

انواع آهن کشی سقف شیروانی

آهن‌کشی سقف شیروانی معمولاً به دو روش اصلی انجام می‌شود: استفاده از تیرچه‌های مورب (Rafters) یا خرپاها (Trusses). هرکدام از این روش‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند.

جدول مقایسه تیرچه مورب و خرپا در آهن‌کشی سقف شیروانی

آهن‌کشی با تیرچهٔ مورب (Rafters)

آهن کشی با استفاده از تیرچه مورب یا Rafters

تیرچه‌های مورب تیرهای بلندی هستند که از راس سقف تا دیوار باربر امتداد یافته و اسکلت را شکل می‌دهند. این روش بیشتر در ساختمان‌های کوچک یا پروژه‌هایی که به‌صورت دستی در محل ساخته می‌شوند، به‌کار می‌رود.

مزایای آهن کشی با تیرچه مورب (Rafters)

• مقرون‌به‌صرفه بودن: هزینه کمتر نسبت به خرپا.

• انعطاف‌پذیری بالا: قابلیت طراحی در ابعاد و اشکال مختلف.

• اجرای آسان: نصب سریع‌تر در مقایسه با خرپا.

• قابل تغییر: امکان ایجاد تغییرات آینده مانند اضافه کردن اتاق زیرشیروانی.

آهن‌کشی با خرپا (Trusses)

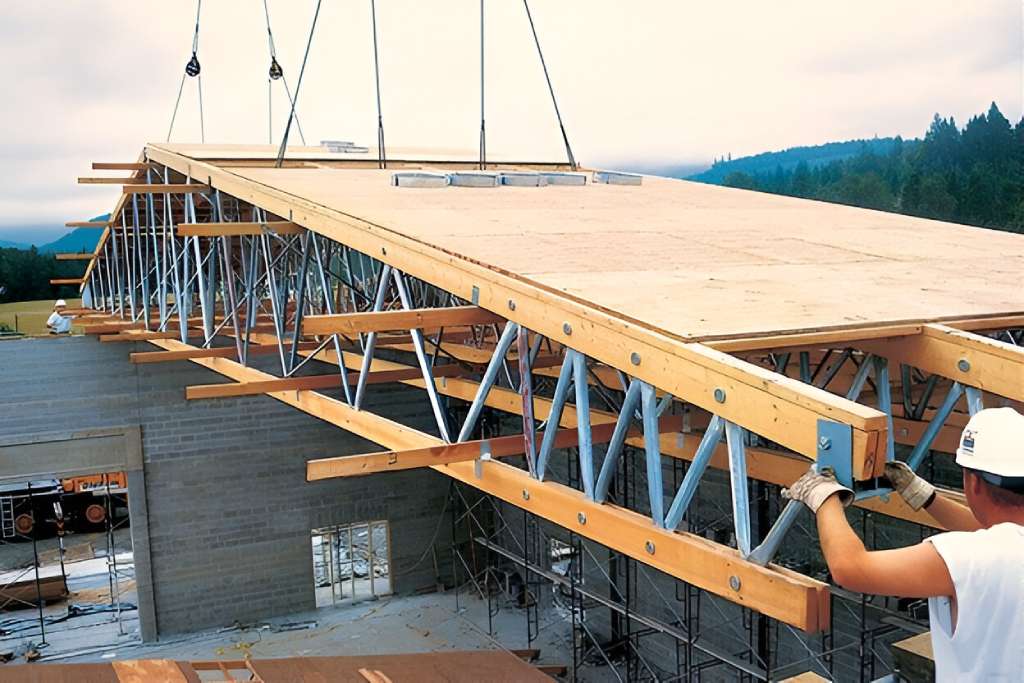

آهن کشی با استفاده از خرپا یا Trusses

خرپاها سازه‌های مثلثی از پیش‌ساخته هستند که در کارخانه یا کارگاه تولید شده و سپس روی سازه نصب می‌شوند. به دلیل ساخت در محیط کنترل‌شده، کیفیت یکنواخت و خطای کمتری دارند.

مزایای آهن کشی با خرپا (Trusses)

• استحکام بالا: مناسب برای دهانه‌های بزرگ.

• قابلیت پوشش دهانه‌های طولانی: بدون نیاز به ستون میانی.

• استاندارد بودن: تولید با کیفیت ثابت و قابل اعتماد.

• نصب سریع‌تر: به دلیل پیش‌ساخته بودن نیاز کمتری به نیروی کار در محل دارد.

خلاصه: تیرچه‌های مورب برای ساختمان‌های کوچک و اقتصادی مناسب‌اند، در حالی که خرپاها برای پروژه‌های بزرگ‌تر و دهانه‌های وسیع انتخاب بهتری هستند. تصمیم نهایی باید با توجه به بودجه و طرح معماری گرفته شود.

مراحل آهن‌کشی سقف شیروانی (گام‌به‌گام)

در ادامه مراحل اجرای آهن‌کشی سقف شیروانی با تیرچه مورب توضیح داده می‌شود. روش خرپا نیز در مطلبی جداگانه بررسی خواهد شد.

اجزای سقف شیروانی

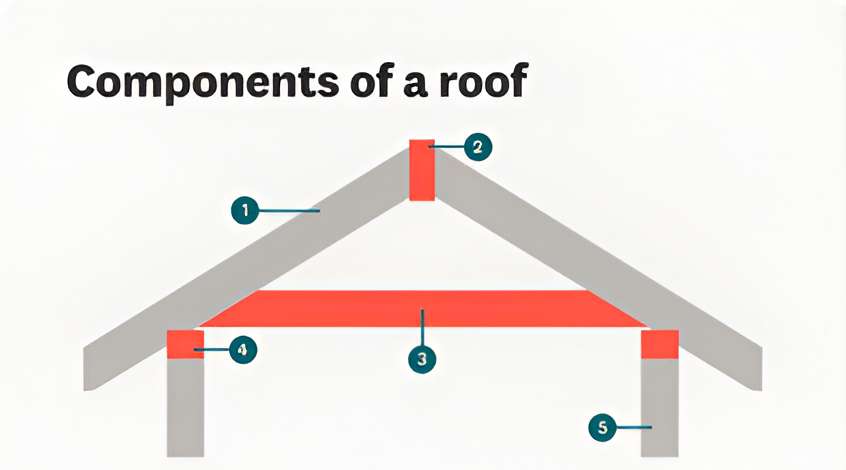

اجزای اصلی سقف شیروانی با تیرچه مورب

1. تیرچه مورب (Rafters): تیرهای اصلی که شیب سقف را ایجاد می‌کنند.

2. تیرتیزه (Ridge Board): تیر افقی در راس سقف که Rafters به آن متصل می‌شوند.

3. تیرچه (Joists): عضو افقی که دو دیوار مقابل را به هم متصل می‌کند.

4. دیرک سر دیوار (Wall Plate): تخته‌ای در بالای دیوار برای اتصال تیرچه‌ها.

5. قاب دیوار (Wall Framing): سازه‌ای که بار سقف را به دیوار منتقل می‌کند.

مرحله اول: آماده‌سازی کارگاه و ایمنی

اطمینان حاصل کنید قاب دیوار و تیرچه‌ها به‌درستی نصب و تراز شده‌اند. هرگونه انحراف در این مرحله باعث ناهماهنگی سقف با دیوار خواهد شد.

مرحله دوم: اندازه‌گیری، نشانه‌گذاری و ریسمان‌کشی

قبل از برش تیرچه‌ها باید اندازه‌گیری‌های کلیدی انجام شود:

• Span (دهانه): فاصله افقی بین دو دیوار باربر.

• Rise (خیز): ارتفاع عمودی از بالای دیوار تا راس سقف.

• Run (ران): نصف دهانه.

• Line (خط): طول مورب تیرچه از دیوار تا راس سقف.

نسبت Pitch (شیب) با فرمول Rise ÷ Run به دست می‌آید. مثلاً اگر سقفی در هر ۱۲ اینچ افقی، ۶ اینچ عمودی بالا برود، Pitch برابر 6:12 خواهد بود. انتخاب شیب استاندارد باید بر اساس شرایط آب‌وهوایی و آیین‌نامه‌های ساختمانی انجام شود.
برای جزئیات بیشتر به مقاله شیب استاندارد سقف شیبدار مراجعه کنید.

مرحله سوم: نصب تیر تیزک (کمرکش)

تیر افقی راس سقف (Ridge Board) نصب می‌شود تا محل اتصال تیرچه‌های مورب فراهم شود.

مرحله چهارم: نصب تیرچه‌های مورب یا خرپاها

تیرچه‌ها بر اساس اندازه‌گیری‌های دقیق به تیرتیزه و قاب دیوار متصل می‌شوند. رعایت فاصله استاندارد بین تیرچه‌ها ضروری است.

مرحله پنجم: نصب عایق حرارتی و رطوبتی

برای جلوگیری از اتلاف انرژی، فضای میان تیرچه‌ها با عایق‌هایی مانند پشم شیشه یا فوم پر می‌شود.

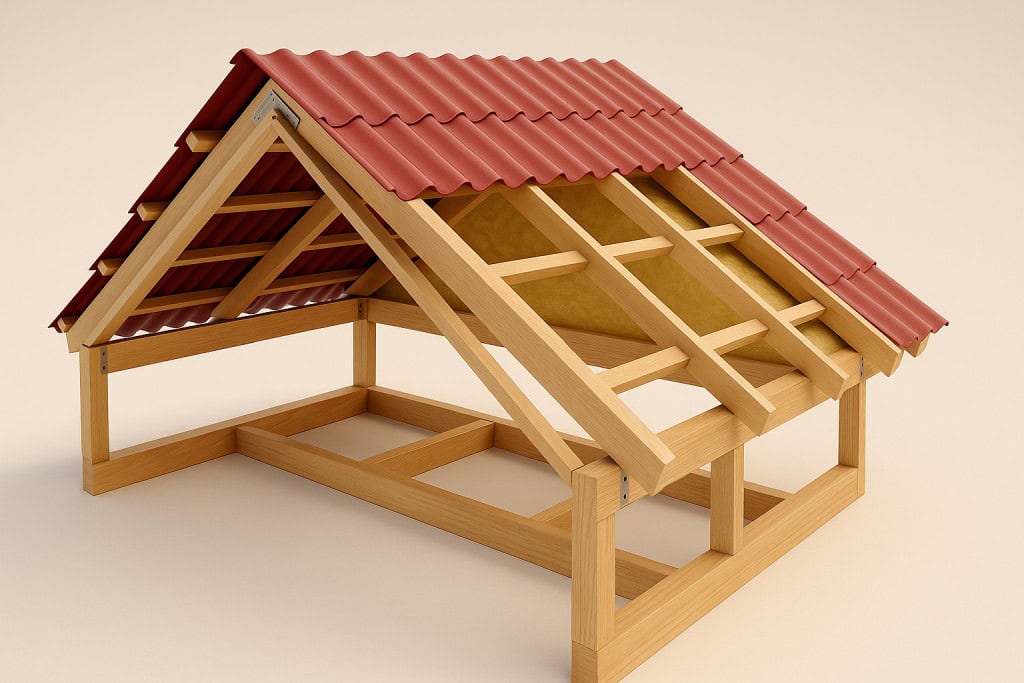

مرحله ششم: نصب ورق‌های شیروانی و آب‌بندها

در پایان، ورق‌های سقف شیروانی روی اسکلت نصب می‌شوند. این ورق‌ها نمای خارجی سقف را تشکیل می‌دهند و در رنگ‌ها و طرح‌های متنوعی در دسترس هستند.

جمع‌بندی و نکات پایانی در آهن‌کشی سقف شیروانی

آهن‌کشی سقف شیروانی به دو روش تیرچه مورب و خرپا انجام می‌شود. تیرچه مورب گزینه‌ای مقرون‌به‌صرفه و انعطاف‌پذیر برای ساختمان‌های کوچک است، در حالی که خرپاها استحکام و پوشش بهتری برای پروژه‌های بزرگ‌تر فراهم می‌کنند.
در انتخاب روش مناسب باید به بودجه، شرایط آب‌وهوایی، طراحی معماری و نوع کاربری ساختمان توجه شود.
